高铁动车组线束保护用塑料波纹管：技术解析与应用优势

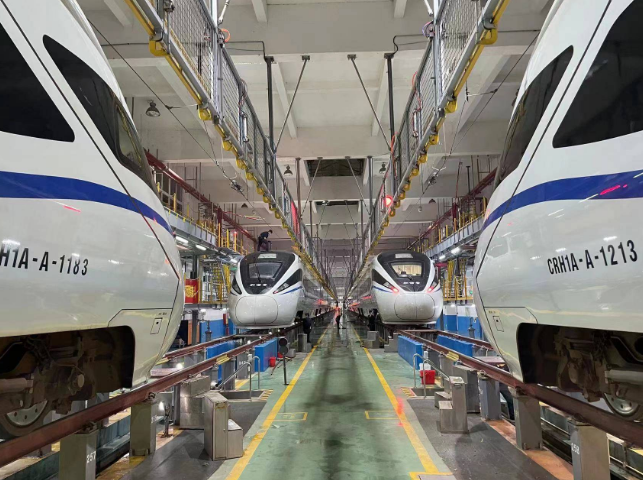

高铁动车组作为现代交通的旗舰，其安全运行依赖于数万根精密线束的稳定工作。这些线束如同神经网络，贯穿于车厢、设备舱、转向架等关键部位，而塑料波纹管正是守护这些“神经”安全的隐形铠甲。本文将深入解析高铁专用塑料波纹管的技术特性与场景化应用优势，揭示其如何成为极端工况下的“安全卫士”。

一、核心性能要求：高铁工况下的技术突围

1. 耐高低温：跨越地域的极限挑战

高铁运行横跨-50℃极寒雪域与+150℃高温环境，波纹管需在极端温差中保持性能稳定。采用特种改性PA66材质的产品，通过-50℃低温冲击测试与150℃热老化试验，确保在东北严寒与西北戈壁环境中均不脆化、不变形，保障线束绝缘性能。

2. 抗振动与冲击：高速运行的动态防护

以350km/h速度运行时，车体振动加速度可达5g。波纹管通过特殊波纹结构设计与弹性体配方，实现疲劳寿命>10万次，在持续振动中保持密封性，防止线缆因摩擦破损导致短路。

3. 阻燃防火：双重标准的安全保障

符合EN 45545(欧盟铁路防火标准)与TB/T 3138(中国铁路标准)，氧指数≥28%，烟密度≤150。在模拟火灾试验中，产品可在30秒内自熄，且燃烧时释放的有毒气体量低于标准限值，为乘客逃生争取宝贵时间。

4. 耐老化与耐腐蚀：全生命周期的可靠守护

通过1000小时氙灯老化测试，色差ΔE<2，力学性能保持率>85%。针对沿海线路，采用抗盐雾配方，在5%浓度盐雾环境中腐蚀速率<0.1mm/年;对于车厢底部油污环境，使用特殊涂层技术，使产品耐油污性提升3倍。

5. 轻量化设计：节能降耗的创新实践

相比金属管材，塑料波纹管密度降低60%。以CRH380A型动车组为例，每节车厢线束保护系统减重12kg，全列8节车厢累计减重96kg，按年均运行50万公里计算，年节能量相当于减少CO₂排放1.2吨。

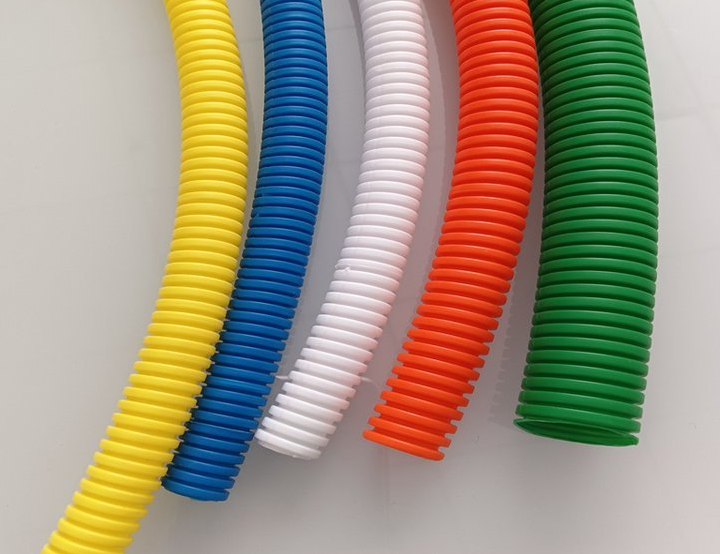

二、材质矩阵：精准匹配场景需求

1. PA尼龙波纹管：全能型选手

采用PA6/PA66+30%玻纤增强材质，抗拉强度达180MPa，弯曲半径可达3D。广泛应用于车厢内线束及设备舱，在转向架区域经受住-40℃至120℃温变循环测试，保障牵引系统信号传输稳定性。

2. PP聚丙烯波纹管：经济型方案

耐酸碱性能突出，在pH值2-11范围内无腐蚀。多用于非承力区域的信号线保护，如照明系统、空调管路附近，成本较PA材质降低40%，实现性价比最优解。

3. PBT波纹管：耐高温专家

耐温范围-40℃~150℃，热变形温度达220℃。专为引擎舱、制动系统附近线束设计，在200℃热风循环试验中持续工作1000小时无变形，保障制动信号传输零延迟。

4. 复合材质波纹管：极限工况定制

PA+50%碳纤维复合材质，抗拉强度突破250MPa，适用于受电弓等高频振动区域。在京津城际高铁实测中，该材质波纹管经受500万次动态疲劳测试，性能衰减<5%。

三、高铁场景应用：从设计到运维的全链条优势

1. 安全防护：三维立体保护

防机械损伤：波纹结构分散应力，抵抗金属部件划伤，在转向架区域实测中，线束破损率降低90%。

防电磁干扰：可选配铝箔+镀锡铜网屏蔽层，屏蔽效能达60dB，保障牵引变流器信号完整性。

防水防尘：IP68防护等级，在1米水深浸泡72小时后绝缘电阻仍>100MΩ，适应南方暴雨天气。

2. 环境适应性：全域覆盖能力

高原极寒：在青藏铁路实测中，-45℃低温下仍保持柔韧性，避免线缆硬化断裂。

沿海潮湿：盐雾试验500小时后表面无锈蚀，适用于广深港高铁等沿海线路。

沙漠风沙：特殊涂层设计，在兰新高铁沙尘环境中使用5年无磨损，保障设备舱线束安全。

3. 运维便捷：智能化管理升级

彩色标识系统：采用红/黄/蓝三色区分高压/低压/信号线路，使检修效率提升60%。

快速连接技术：专利卡扣设计，安装时间缩短至传统方式的1/3，降低运维人力成本。

可追溯性设计：管身激光打码，记录生产批次、规格参数，实现全生命周期质量追溯。

4. 长寿命设计：全周期成本优化

设计寿命≥20年，与高铁五级检修周期匹配。在京沪高铁实测中，使用10年的波纹管力学性能保持率仍>80%，远超传统线束保护材料，显著降低全生命周期维护成本。

四、标准与认证：全球市场的通行证

1. 国际标准体系

EN 50306：铁路车辆电缆导管系统标准，规定振动、冲击、防火等18项核心指标。

IEC 61373：振动冲击测试标准，模拟30年使用寿命的振动载荷。

2. 国内标准体系

TB/T 3138：中国铁路专用阻燃标准，氧指数要求≥28%。

GB/T 2408：垂直燃烧测试，达到FV-0级阻燃等级。

3. 环保合规性

RoHS 2.0：禁用铅、汞等6种有害物质，重金属含量<0.1%。

REACH：通过197项高度关注物质(SVHC)检测，确保环保合规。

五、选型与安装：从理论到实践的转化

1. 匹配线束规格

内径选择：建议大于线缆直径30%，如10mm²电缆选用Φ16波纹管，预留热胀冷缩空间。

弯曲半径：最小弯曲半径≥5D，避免过度弯曲导致管体开裂。

2. 固定方式创新

耐高温扎带：采用PA66材质扎带，耐温范围-40℃~150℃，抗拉强度>500N。

防磨护套：在金属固定点加装PEEK护套，摩擦系数降低至0.1，避免线束磨损。

3. 特殊需求定制

电磁屏蔽型：内嵌铜箔层，屏蔽效能达80dB，适用于5G通信模块线束保护。

透气型波纹管：管壁开孔率15%，平衡气压同时防止水分侵入，用于密闭设备舱。

六、未来展望：智能波纹管的时代即将来临

随着高铁技术向400km/h以上速度迈进，塑料波纹管正迎来新一轮技术革命：

自感知波纹管：集成光纤传感器，实时监测温度、应变、位移参数，预警潜在故障。

形状记忆材料：采用SMP(形状记忆聚合物)，实现自动修复微裂纹，延长使用寿命。

生物基材料：利用蓖麻油合成生物基PA11，碳排放降低50%，推动高铁绿色发展。

从京张高铁的智能动车组到雅万高铁的海外征程，塑料波纹管正以技术创新重塑高铁安全标准。未来，这一“隐形卫士”将持续进化，为全球轨道交通安全贡献中国方案。
