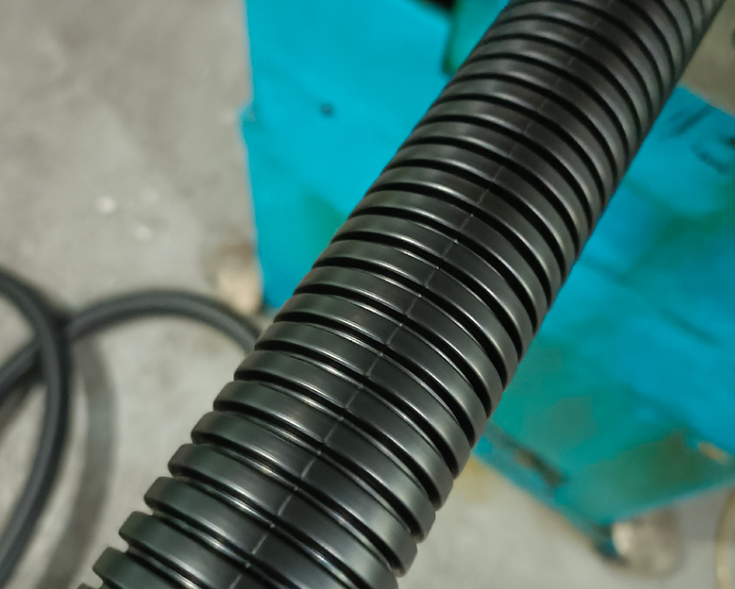

线束波纹管在光伏电站中的应用：守护绿色能源的“电缆铠甲”

随着全球能源结构向绿色低碳转型，光伏电站作为太阳能利用的核心载体，其装机容量持续攀升。然而，光伏电站多建于环境严苛的荒漠、高原、沿海等地区，长期暴露于紫外线辐射、极端温差、风沙侵蚀及潮湿盐雾等恶劣条件下。电缆作为光伏电站的“能量血管”，其安全性与耐久性直接关系到发电效率与系统寿命。在此背景下，线束波纹管凭借其卓越的环境适应性和机械防护能力，成为光伏电站电缆保护的优选方案，为绿色能源的稳定输送保驾护航。

一、光伏电站的严苛环境与电缆防护需求

光伏电站所处的环境极为严苛，主要体现在以下几个方面：

1. 紫外线（UV）辐射：高原、荒漠地区紫外线强度可达平原地区的3-5倍，普通电缆护套材料在这些地区极易老化脆化，导致绝缘性能失效。

2. 极端温差：如西北戈壁地区的昼夜温差可高达50℃，材料需能够耐受从-40℃的低温到80℃的高温的反复冲击。

3. 机械应力：风沙磨损、支架振动以及施工过程中的踩踏等，都可能造成电缆表皮破损，从而引发短路风险。

4. 化学腐蚀：沿海电站面临的盐雾腐蚀，以及农业区农药喷洒带来的化学污染，都会加速金属接头与电缆护套的腐蚀。

二、线束波纹管的性能优势：直面四大挑战

针对光伏电站的上述挑战，线束波纹管展现出了其独特的性能优势：

1. 抗紫外线与耐候性：采用高密度聚乙烯（HDPE）或抗UV改性聚丙烯（PP）材质，并添加炭黑与光稳定剂，使紫外线防护等级达到UV8级，确保使用寿命超过25年。实测数据显示，在青海光伏基地，HDPE波纹管防护的电缆在经过10年的户外暴露后，绝缘层完好率比无防护电缆提升了90%。

2. 宽温域适应性：PE材质在-50℃时仍能保持柔韧，避免冬季低温脆裂；而PA尼龙波纹管则能耐受高达120℃的瞬时高温，适用于逆变器周边等热区。

3. 机械防护升级：波纹管的环状波纹结构使其抗压强度达到SN8级（可承受8吨/㎡的土压），非常适合直埋电缆防护。同时，内壁喷涂尼龙涂层，降低穿线摩擦系数至0.15以下，有效保护绝缘层。

4. 耐化学腐蚀：波纹管的全密封结构使其防水等级达到IP68，能够阻止盐雾、酸雨等有害物质的渗透。此外，HDPE材质对酸碱盐溶液具有优异的耐受性，非常适合沿海滩涂电站等化学腐蚀环境。

三、光伏电站中线束波纹管的四大核心应用场景

在光伏电站中，线束波纹管的应用场景广泛，主要包括以下四个方面：

1. 组件间直流电缆防护：太阳能板间的电缆长期暴露于强紫外线和风沙中，且需要频繁弯曲以适应跟踪支架的转动。此时，可使用抗UV的PE波纹管进行防护，弯曲半径应大于或等于6倍管径，并搭配抗扭结弹簧护套以增强防护效果。

2. 逆变器至变压器的交流线路：高电压（1000V+）、大电流线路需要良好的阻燃和电磁屏蔽性能。阻燃PA波纹管（UL94-V0认证）能够满足这些要求，并可通过内衬铝箔层实现EMI屏蔽。

3. 地下电缆沟直埋敷设：土壤沉降、石块挤压等威胁电缆安全。此时，可采用双层结构波纹管进行防护，外层为HDPE材质以提供抗压性能，内层为光滑PE材质以减少穿线阻力。同时，可添加防鼠咬添加剂以提高防护效果。

4. 漂浮式光伏系统：水面环境具有高湿度、波浪冲击以及微生物附着等特点。耐水解PA波纹管能够适应这些环境要求，并可通过表面抗藻涂层防止微生物附着。同时，采用浮体固定卡扣设计以防止波纹管脱落。

四、选型与安装：科学适配提升防护效能

为确保线束波纹管在光伏电站中的防护效果，需进行科学的选型与安装：

选型三原则：

环境匹配：户外环境首选HDPE材质，高温区域使用PA材质，化学腐蚀环境选择PP材质。

规格适配：波纹管内径应大于或等于电缆外径的1.5倍，多根线缆的总截面积不应超过管内容积的40%。

功能扩展：根据需求选择抗静电型(表面电阻≤10⁶Ω)或阻燃型(V0级)波纹管。

安装关键工艺：

穿线润滑：使用水性润滑剂(如滑石粉悬浊液)以减少穿线过程中的摩擦阻力，禁止使用石油基油脂以避免腐蚀风险。

固定间距：在支架上水平敷设时，每隔1米用不锈钢扎带进行固定;垂直段则加密至每0.5米进行一次固定。

密封处理：管端应采用热缩套管进行密封处理，水下部分则使用环氧树脂进行灌封以确保防水性能。

维护要点：

定期巡检：定期检查波纹管表面是否出现龟裂、变形等异常情况，并及时更换老化管段。

清洁策略：风沙地区应每年使用压缩空气对管内进行清理，以避免积尘影响散热效果。

五、技术前沿：智能与绿色赋能未来

随着科技的不断发展，线束波纹管技术也在不断创新与升级。未来，波纹管技术将向高性能、智能化、低碳化方向演进：

1. 智能监测型波纹管：通过管壁嵌入分布式光纤等传感器技术，实时监测温度、应力等参数，预警电缆过载或外力破坏等异常情况。同时，采用微胶囊技术等自修复涂层技术实现划痕自动修复功能，延长使用寿命。

2. 绿色材料革新：开发以甘蔗乙醇等生物基原料为原料的PE材质波纹管，减少碳足迹；同时采用模块化设计等可回收设计理念提高材料回收率至95%以上。

3. 轻量化与高强度：采用碳纤维增强PA等新型材料降低波纹管重量并提高其抗拉强度等力学性能，以适应大型漂浮电站等新型应用场景的需求。

结语：从防护到赋能，波纹管驱动光伏产业升级

线束波纹管在光伏电站中的应用已从基础防护升级为系统可靠性设计的核心要素。面对未来超大型电站、海上光伏及智能运维等需求的变化与挑战，波纹管技术将持续创新与发展。通过科学选型与创新工艺的应用，这一“隐形卫士”不仅守护着电缆的安全与稳定运行，更成为推动光伏产业提质增效、实现全生命周期可持续发展的重要力量。
