防爆金属软管性能与应用：结构、材质、防爆等级讲透

同样是叫“防爆金属软管”，市场上从十几元一根到上百元一根都有，差别不在名字，在结构、护套材质和防爆等级。本文把这类产品在售商品的技术口径做一次归纳：它到底由哪几部分组成、要看哪些性能指标、四种护套材质分别用在什么场合、真正落到现场又是哪些应用。

01 先看结构：三部分组成，缺一项都不算完整

防爆金属软管在行业里更标准的叫法是防爆挠性连接管，通用型号常见为 BNG 系列。它的结构可以拆成三段：

• 两端活接头：多采用不锈钢制作，或优质碳素钢电镀处理，负责与防爆设备壳体或钢管实现螺纹密封连接；
• 内管：金属波纹管或金属软管，走电缆、抗压、保持通径；
• 外护套：PVC、夹布橡胶、钢丝编织或钢丝套布，承担耐磨、耐油、耐腐蚀和机械防护。

三段里任何一段降标，整根管子的防爆性能就废了。这也是同规格产品价格差异的主要来源——看的不是长度，是接头材质和护套形式。

它解决的是设备进出线的挠性连接问题，以及钢管布线弯曲困难、需要吸收振动的场合，并不替代钢管布线本身。

02 性能指标：这几个参数决定能不能用

市面上在售产品的标注口径基本一致，归纳成一张表更直观：

项目	常见取值	怎么看
适用危险区域	气体 1 区、2 区；粉尘 20、21、22 区	气体与粉尘两类环境是否同时覆盖
气体级别	ⅡA、ⅡB、ⅡC	ⅡC 要求最高，覆盖氢气、乙炔等
温度组别	T1～T6（部分产品为 T1～T4）	T6 允许表面温度最低，要求最严
防爆标志	ExdⅡ（隔爆型）、DIP A20（粉尘防爆）	标志要与证书、铭牌三者一致
防护等级	IP65，部分产品做到 IP66	户外、冲洗环境优先 IP66
防腐等级	WF2（户外防腐蚀型）	沿海、化工装置区必看
机械性能	阻燃、耐油、耐水、耐磨、耐老化、挠性良好	这六项是护套材质带来的附加值
长度	常规 500 / 700 / 1000mm，可定制	按现场接线距离定，不做整根硬拼
螺纹规格	G 管螺纹、NPT、公制 M，内/外螺纹可选	标注时必须写清内螺纹还是外螺纹

表里最容易混淆的是气体级别与温度组别的组合：ⅡC 与 T6 不是同一件事，一个说气体穿透能力，一个说表面温度上限。两个都要满足现场条件，只写“防爆”两个字的报价单，基本没法用。

03 四种护套材质：性能差异主要在这里

类型	结构	适用场合
PVC / 夹布橡胶型	金属软管外覆 PVC 或夹布橡胶护套	2 英寸以内常规场合，室内外通用，性价比最高
钢丝套布型	内管外缠钢丝编织层加夹布护套	2 英寸以上大口径，抗拉抗压要求高的布线

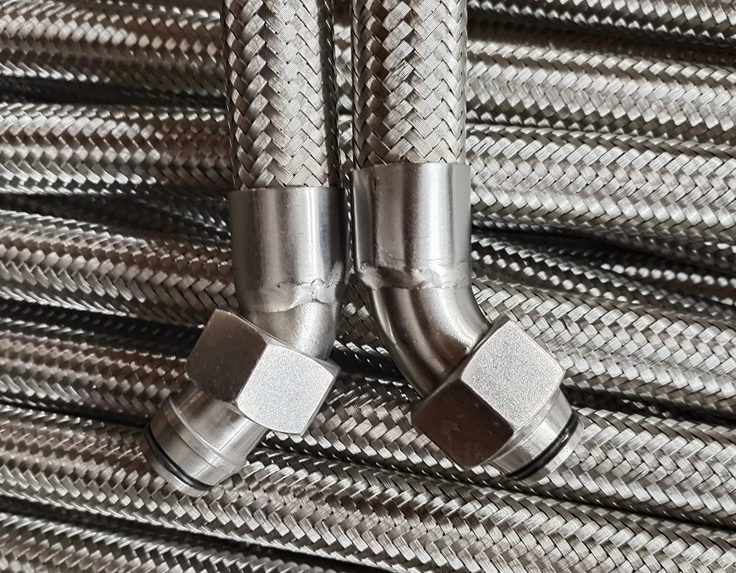

不锈钢网套型	不锈钢波纹管外包不锈钢编织网，配不锈钢接头	强酸强碱、潮湿、沿海与海洋平台，耐蚀性最好
塑料护套型	塑料护套配金属内管	轻腐蚀、室内桥架转接，重量轻、便于施工

经验上，口径超过 2 英寸，钢丝套布型更划算——同样长度下抗拉和抗压表现更稳；而只要现场存在酸碱雾、盐雾或长期潮湿，直接上不锈钢网套型，不要用 PVC 护套凑合，否则一两年护套开裂，防爆结构就跟着失效。

04 应用场景：从炼化装置到粉尘车间

归纳在售商品的适用范围，落地场景集中在以下几类：

石油开采与炼油、化工装置：防爆配电箱、接线箱、现场操作柱与电机、变送器之间的进出线连接，以及钢管布线转弯困难的位置。装置区介质腐蚀性强，护套建议不锈钢网套型。

医药、纺织、印染车间：存在可燃溶剂蒸气或纤维粉尘，设备进出线需要挠性过渡，同时要求耐水、耐油、易清洁。

军工与危险品储存设施：对防爆等级和接地连续性要求更严，通常按 ⅡC、T6 上限配置，并核对证书与批次。

海洋石油平台、油轮、沿海装置：盐雾加振动，是防腐等级 WF2 与不锈钢结构的典型用武之地。

可燃性粉尘环境（20、21、22 区）：粮食加工、木材加工、金属打磨、粉体输送等场所，需选粉尘防爆标志 DIP A20 的产品，并注意管体不做下垂积水积尘的死角。

防爆灯具与防爆箱之间：这是用量最大的一类连接，长度多为 500mm 与 700mm，两端螺纹按设备接口配内外螺纹。

05 订货怎么标：写清五项就不会错

这类产品没有统一的“一个型号通吃”，订货信息必须包含五项：材质、通径、长度、螺纹规格（注明内或外）、结构型式（A 两端内螺纹 / B 一端内一端外 / C 两端外螺纹）。行业里常见的标注示例是 NGD-15×500B，含义为 PVC 材质、通径 15mm、长度 500mm、一端内螺纹一端外螺纹。

德盛电气金属软管常规供货为 DS-704 系列，覆盖 1/4 英寸至 4 英寸共 11 个规格，内径 9.7～101.6mm，最小弯曲半径 60～500mm，可配套软管接头、电缆接头按图纸组合，长度按米供货、按现场尺寸裁切。

06 执行标准与核对清单

这类产品在国内通常引用以下标准，采购时可以对照：GB 3836.1、GB 3836.2（爆炸性气体环境用电气设备）、GB 12476.1（可燃性粉尘环境）、JB/T 9600，出口项目对应 IEC 60079-0、IEC 60079-1。

• 证书与铭牌一致：核对型号、防爆标志、温度组别是否与订单一致；
• 螺纹匹配：内外螺纹、螺距、口径逐项确认，这是退换货最集中的原因；
• 长度与弯曲半径：长度按接线距离定，实际弯曲半径不小于产品标称值；
• 接地连续性：两端接头与设备壳体应可靠导通，安装后实测确认；
• 护套材质与介质匹配：酸碱、盐雾、油污环境按第 03 节选型，不降级使用。

07 常见问题（FAQ）

防爆金属软管能替代钢管布线吗？

不能。它的定位是设备进出线的挠性连接，以及钢管布线弯曲困难、需要吸收振动的位置。长距离干线仍应按规范采用钢管或桥架。

BNG 和 DS-704 是什么关系？

BNG 是防爆挠性连接管的通用型号叫法，多数厂家沿用；DS-704 是金属软管系列的厂内型号。两者不是同一套编码，下单时以具体厂家的型号加五项订货信息为准。

1 区和 2 区，产品要求有区别吗？

1 区为长期或周期性出现爆炸性气体的场所，2 区仅在异常情况下短时出现。多数产品同时标注适用 1 区、2 区，但 1 区对结构强度和密封要求更严，选型时按最不利条件取。

护套开裂了还能继续用吗？

不建议。护套是机械防护与防腐的第一层，开裂后内管直接暴露在腐蚀介质与机械损伤下，密封与接地连续性都会受影响，应整根更换，不做局部包扎凑合。
