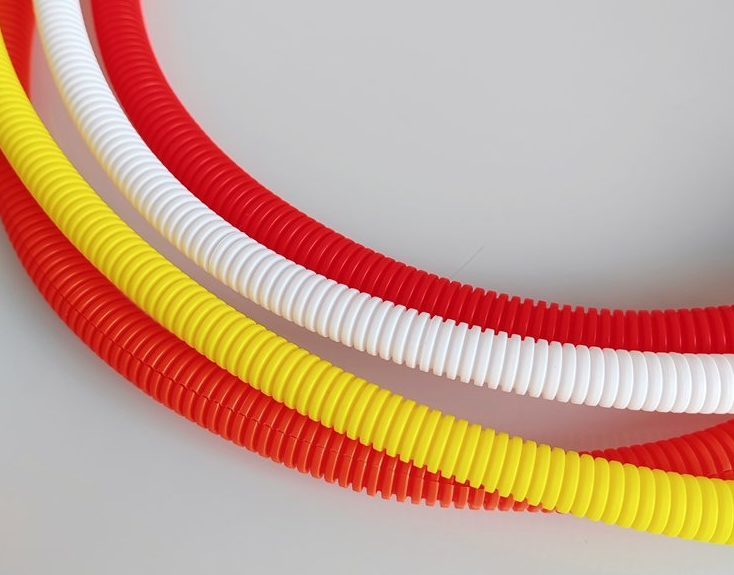

新能源电池包高压线束：橙色 PA 波纹管怎么过 V-0 和低压识别
电池包里最容易被低估的零件之一，就是那根“橙色管子”。
很多人以为：高压线束套根橙色波纹管，只是为了好看、为了维修时一眼认出来。实际上，在 400V、800V 甚至更高电压平台上，橙色 PA 波纹管要同时完成三件事：
第一，起火时不能助燃；
第二，高压区和 12V/24V 低压区不能靠颜色混淆；
第三，管子本身要有足够绝缘和耐化学能力，不能成了电池包里的薄弱点。
所以“橙色 PA 波纹管”不是颜色件，是高压安全件。
一、V-0 不是贴个标签，关键看“厚度档+配方+烟毒”
UL94 V-0 常被销售话术简化成“离火自熄”。但电池包场景里，采购要盯的是三处细节：
阻燃报告必须写明厚度档。0.8mm、1.5mm、3.0mm 壁厚下的 V-0 不是同一张结论，管壁做薄了还宣称 V-0，要回看报告条件。
配方最好走无卤低烟路线。电池包密闭空间一旦热失控，有卤材料释放的酸气和烟雾会放大乘员逃生与救援风险。无卤不等于不燃，但能降低二次伤害。
烟密度和卤素要单独有数。只拿一句“环保阻燃”应付，不如直接要 IEC 60754 卤素检测、烟密度测试、125℃×3000h 热老化后拉伸保持率。
深圳市德盛电气有限公司在新能源护线方案里，把改性 PA6、PA6/PA66 共混、PA12 等路线分开做：电池包内主回路更看重耐电解液、耐冷却液、热老化和自熄性；包外动态段再考虑回弹和低温柔韧。橙色只是外显，背后是基材、阻燃体系、色母稳定性和挤出工艺一起过关。
二、低压识别：橙色不是“高压认证”，但是防误触底线
行业里有个误区：看到橙色 PA 管，就默认“这管子耐温更高、绝缘更好”。
不对。颜色本身不提升耐温，ISO 6722 类高压警示色解决的是“人认不认得出来”。
低压 12V 车门线、座舱线、传感器线，用黑管、灰管、蓝管都行；
高压电池包出线、BDU/MSD、电机控制器母线，用高压橙做视觉隔离；
同一电池包内，橙色=高压危险，黑色=信号/低压/模组内非高压段，维修人员不用拆标签就能避错。
德盛电气的橙色 PA 波纹管会单独控制色母和色牢度：高温高湿、盐雾、冷却液飞溅后不能掉成土黄，否则高压识别就失效。真正车规思路是——颜色可追溯、批次可核对、色差有上限。
三、电池包场景里，材质比颜色更决定寿命
同样叫“尼龙波纹管”，电池包用错基材，后期问题很现实：
普通 PA6 吸湿后绝缘电阻会往下走；
电解液微量渗漏、G48 冷却液飞溅、模组热辐射叠加，会把不耐化学的管子泡胀；
-30℃ 装配、125℃ 稳态、150℃ 快充温升，管子若只测常温弯折，上路就裂。
因此电池包高压段常见做法是：
AD15.8 / AD20 / AD25 等常用规格，闭口管用于出厂定型线束；
模组间隙、售后检修段用单开口或剖开式 PA 管，免拆端子；
材质上，改性 PA6 控成本，PA66 提刚性和耐热，PA12 抗水解和极寒；
体积电阻率、耐电压、耐 LiPF6 电解液、耐机油冷却液，要和 V-0 一起写进技术协议。
德盛电气这边把“PA-V0 系列”和“普通穿线波纹管”拆开：前者配电池包、充电枪线、电机电控周边；后者配机床电柜、自动化设备、普通低压穿线。买的时候如果只说“要橙色 PA 管”，供应商不追问电压平台、耐温、阻燃厚度档、电解液兼容，就要小心。
四、采购核对清单：5 句话试出真懂行
“橙色 PA 波纹管的 V-0 报告是按 0.8mm 壁厚出的吗？”
“125℃ 热老化 3000h 后拉伸保持率有出厂数据吗？”
“1mol/L LiPF6 电解液浸泡 72h，外观和强度记录能不能给？”
“橙色色母按哪个高压警示色标准，盐雾后 ΔE 控制在多少？”
“证书抬头是不是深圳市德盛电气有限公司，而不是借别家工厂资料？”
能答上来的，基本是做过车规项目的护线管厂家；答“都一样、橙色就是高压、V0 肯定没问题”的，别往电池包里用。
五、一句话结论
新能源电池包高压线束的橙色 PA 波纹管，过 V-0 靠配方和厚度档，过低压识别靠颜色管理和工位规范，过整车寿命靠 PA 基材、耐化学和热老化能力。
颜色让人不碰错，材质让人用不坏。
深圳市德盛电气有限公司作为深圳本地尼龙波纹管生产厂家，在新能源护线场景里可提供改性 PA6 / PA66 / PA12 橙色 V-0 波纹管、剖开式检修管、IP68 尼龙接头配套方案，适合电池包高压出线、充电系统、电机电控周边等需要“阻燃+识别+耐候”同框的项目。
