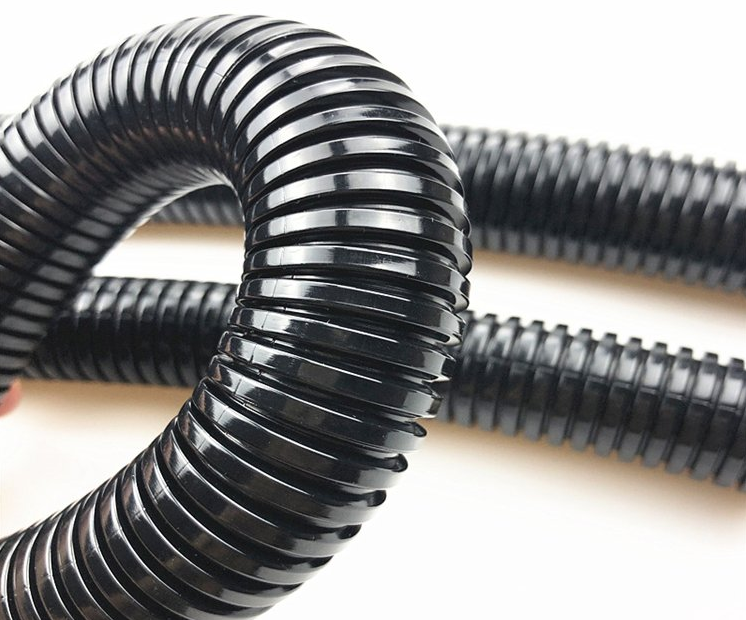

光伏直流侧线缆防护实战：PE波纹管应用解析
在光伏电站电气设计中，直流侧线缆长期处于户外暴露环境，面临紫外线照射、昼夜温差、风沙磨损等多重考验。如何为组串线路选择经济且可靠的护套管，是电站运维阶段降低绝缘故障率的关键环节之一。
深圳德盛电气结合多个地面电站与分布式项目的现场经验，梳理了PE（高密度聚乙烯）波纹管在光伏直流侧的具体应用逻辑。本文从实际工况出发，解析PE波纹管在电站中的落位场景、选型边界与安装要点，供设计院与EPC工程师参考。
一、光伏直流侧防护的真实需求
光伏直流侧电压随组串数量叠加，最高可达1500V。线缆外皮一旦破损，不仅影响发电效率，更存在直流拉弧风险。
直流侧线缆的失效模式主要集中在三个位置：组件接线盒出口的弯折疲劳、支架间明敷段的紫外线老化、设备进线口的水舌效应。
针对这些中低机械应力、但环境暴露程度高的区段，PE波纹管提供了一种轻量化、耐候性良好的过渡方案。它并非替代主干电力管，而是填补“柔性防护盲区”的功能性材料。
二、PE波纹管在光伏直流侧的典型落位场景
场景一：组件串联跳线的局部包裹
在相邻光伏组件的连接处，PV1-F直流线从接线盒引出后，往往有一段沿铝合金边框走线的悬空段。这段线缆容易被鸟类啄咬，或在强风下与边框反复摩擦。
现场做法是将MC4接头两侧的线缆穿入AD13.0或AD15.8规格的黑色PE波纹管，用扎带固定在支架横梁上。波纹管的波纹结构起到缓冲作用，避免线皮直接接触金属锐边。
场景二：组串汇集至汇流箱的进线段
当多路组串线沿支架立柱向下汇集至汇流箱时，线缆数量增多，散线捆扎容易在风振中松脱。
此时采用AD20.0或AD25.0的PE闭口波纹管将3至5路线缆集中收纳，管口通过PG防水接头接入汇流箱底部。这一做法既规整了线序，又阻断了雨水沿线缆表面流入箱体的通道。
场景三：设备进线口的应力释放段
逆变器与汇流箱的格兰头后方，是直流电缆最容易发生硬弯折的位置。若弯曲半径不足，长期运行后线皮会在接头根部产生龟裂。
工程上通常在此处预留30至50厘米的PE波纹管护套，让线缆以自然弧度进入设备。这种“软过渡”设计能有效吸收支架微位移带来的拉力，降低绝缘阻抗异常的概率。
场景四：跟踪支架摆动区的柔性连接
单轴跟踪电站中，支架随太阳角度周期性转动，旋转轴附近的线缆需承受反复弯折。普通刚性管材无法适应这种动态位移。
选用柔韧性较好的HDPE波纹管，利用其可弯曲特性，允许线缆在有限角度内随动而不产生塑性变形。需注意，对于高频扭转的驱动臂部位，应升级为双扣金属软管或PA尼龙管。
场景五：地埋电缆的出地过渡段
直流电缆从地下穿路管引出后，上引至支架或设备柜的0.3至0.5米区段，是直接承受紫外线和机械碰撞的高风险段。
常规做法是在出地位置加装一段黑色抗UV波纹管，作为地埋PE电力管与空中明线的衔接保护。这段护套管虽短，却是防止回填碎石割伤线皮的最后屏障。
三、选型的技术边界与限制条件
PE波纹管在光伏场景的应用有明确的适用边界，选型时需对照以下参数：
德盛电气DS-PE系列光伏常用规格中，AD13.0内径约10.0毫米，适配单根4平方毫米直流线；AD15.8内径约12.0毫米，可容纳两根4平方毫米线并行；AD25.0内径约20.0毫米，用于组串汇集段。
温度适应性方面，普通HDPE的长期工作上限为80摄氏度。组件背板在夏季午间表面温度可超过这一数值，因此波纹管不应紧贴背板安装，需保留至少5厘米的散热间距。
阻燃性是光伏项目容易忽略的盲区。常规PE材料不具备离火自熄特性，因此不允许进入逆变器柜体内部或穿越防火分区。室内段、桥架密集区应改用阻燃PP或低烟无卤PA管材。
耐化学性上，PE对弱酸碱和盐雾有良好耐受性，适合沿海滩涂电站。但需避开除草剂等农业化学品的喷洒区域，部分有机溶剂会导致PE溶胀。
四、安装工艺的关键控制点
管口处理是穿线防护的第一道关卡。切割波纹管时应使用专用剪刀在波谷处垂直断料，切口修整平滑，防止穿线时刮伤直流线的交联聚乙烯绝缘层。
固定间距直接影响管路寿命。水平敷设时，塑料管卡的间距不宜超过一米；在弯头两端和终端0.3米范围内必须增设固定点。光伏支架上的固定优先选用不锈钢扎带，避免碳钢卡箍在盐雾环境中锈蚀断裂。
封堵工艺决定防水效果。波纹管进入设备格兰头前，管内空隙需用聚氨酯发泡胶或橡胶泥填充密实，防止昆虫筑巢或湿气沿管壁渗入。
弯曲半径的底线是管内径的三倍。过度弯折会导致波谷处壁厚减薄，长期户外暴晒后产生径向裂纹。
五、德盛电气光伏配套方案
深圳德盛电气针对光伏直流侧推出DS-PE抗UV改性系列，采用炭黑母粒共混挤出工艺，提升耐候等级。规格覆盖AD10.0至AD54.5，颜色以黑色为主，支持灰色、橙色定制用于区分正负极或不同回路。
配套接头系统包括SM系列塑料防水接头、PG锁母和橡胶密封圈，与波纹管规格一一对应，确保IP67防护等级。对于跟踪支架或振动较大的部位，可同步提供双扣304不锈钢包塑软管作为升级选项。
德盛电气技术团队可根据项目地形图与组串拓扑，输出“每兆瓦用量估算表”，包含管材长度、接头数量、固定件配比，减少现场余料浪费。
六、结语
PE波纹管在光伏电站中的角色，是直流侧暴露区段的“柔性铠甲”。它的核心价值不在于替代主干管道，而在于以最低成本解决组件间、设备口、摆动区的防护痛点。
选型时牢记三条原则：高温区不贴敷、防火区不进入、重压区不硬扛。在适用范围内，一支合格的HDPE波纹管能让直流线缆的户外寿命延长数年。
深圳德盛电气建议项目前期将护套管纳入BOM统一采购，避免施工阶段因管材规格不匹配导致防护缺失。如需获取针对具体项目的规格配置清单，可通过官网技术通道联系德盛工程团队。
