新能源电池包内部线路布置环境严苛，高压大电流、有限装配空间、冷却液与电解液并存，对线束防护材料提出极高要求。PA6尼龙穿线波纹管凭借耐温、阻燃、回弹、耐油等综合性能，已成为电池包线束防护的主流选择之一。本文结合深圳德盛电气在实际项目中的产品应用，梳理PA6波纹管在电池包六大典型场景的具体用法。

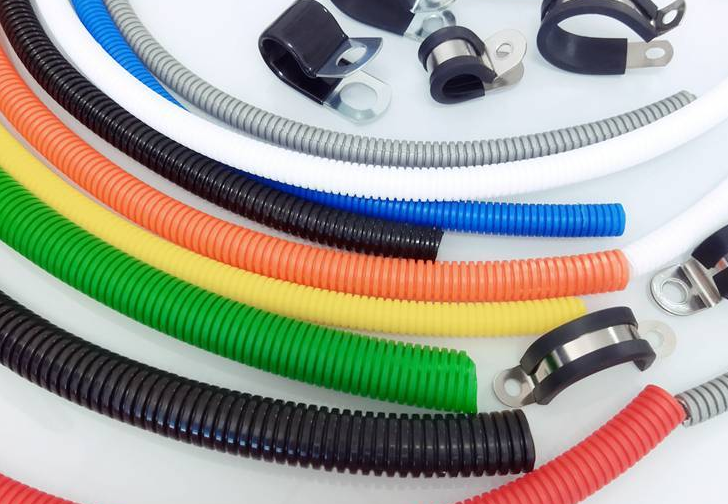

PA6尼龙塑料穿线波纹管

一、高压主回路出线防护

电池包上盖高压出线腔连接电机控制器，线束多为25~95mm² XLPE绝缘高压动力线，工作电压覆盖400V/800V平台。该位置温度长期维持在125℃左右，瞬时峰值可达150℃。

德盛电气DS-PA-V0系列橙色PA6波纹管（常用AD25、AD34.5规格）套于连接器尾端线束段，两端采用IP68尼龙软管接头锁紧密封。相比PP材质在此温度下会软化变形、PE材质阻燃不达标，PA6改性管在热稳定性和机械强度上更适配该工况。

电池模组端板之间的高压跨接短缆和采样线，安装空间极为紧凑，线束与铝壳边角存在摩擦风险，装配过程中也常承受踩踏压力。

实际项目中采用AD15.8或AD20规格黑色PA6波纹管沿模组线槽敷设，波峰结构提供缓冲层防止线皮磨损。PA6材质在脚踩重压后能够回弹恢复原状，不会像PE管那样留下永久压痕，也不会像PP管在低温环境下脆裂。

电池配电单元（BDU）至包体上盖维修开关（MSD）的大电流短线段通常带有屏蔽层，后期模块更换或检修时需要频繁操作。

针对这一需求，德盛电气提供剖开式PA6 V0波纹管方案。无需拆除端子即可将管材剖开合拢包裹线束，端头配合热缩管密封处理。该方式在样车调试、售后增线和MSD模块更换场景中显著缩短作业时间。阻燃等级满足UL94 V0或FV-0要求，材料配方采用无卤低烟体系。

电池包内电压温度采集线、CAN通讯线等低压信号线虽然电流较小，但与高压线束并行走线时仍需物理隔离防护。

工程实践中的做法是：高压区并行走线段落统一采用橙色PA6波纹管做醒目区分和机械隔离；纯静态低压信号区可根据成本考量选用PP V0管替代。这种分级选型策略在保证安全性的同时兼顾经济性。

电池包下壳体穿线孔及底盘朝下出线位置面临高压水冲洗（IP6K9K）、盐雾、冷却液渗漏等考验。

该位置采用PA6波纹管配合端头热缩密封和IP68接头组成完整防护结构。改性PA6对冷却液G48、微量电解液、道路融雪盐等介质具备良好耐受性，长期使用未出现溶胀或开裂现象。

某新能源车企800V高压快充项目中，电池包至MCU段持续电流350A，稳态温升125℃，快充瞬时温度达140℃。项目选用改性PA6与PA66共混材质的橙色波纹管（AD25规格），阻燃等级UL94 V0（0.8mm厚度档），颜色符合高压警示标识规范。该方案已通过热老化3000小时及耐电解液浸泡验证。

深圳市德盛电气有限公司位于深圳光明新区，是穿线波纹管与电缆护线套管源头生产厂家。PA6尼龙波纹管产品线覆盖AD7.0~AD54.5全规格，提供闭口/开口、黑色/橙色、阻燃/非阻燃等多种配置，配套包塑金属软管及软管接头，已应用于工业机器人、新能源电池包、机床电柜、轨交设备等领域的线束防护项目。
