汽车线束里的"高压橙"：PA尼龙阻燃波纹管为什么不能只当穿线管看？
很多人把汽车线束波纹管理解为"把线塞进去、别磨破"的塑料管子。但到了400V、800V平台之后，橙色PA阻燃波纹管已经不是辅料，而是整车高压安全识别、热失控延缓、底盘振动防护三件事的交汇点。
深圳德盛电气在做车规级PA波纹管时，内部有一句很直白的话："橙色负责让人别接错，PA负责让管子别先死，V-0负责让火别顺着线跑。"
一、为什么汽车线束开始"认颜色"？
低压信号线、灯光线、门控线可以黑灰混着走；但电池包出来、电机控制器进去、充电口到PDU这一段，一旦被维修工当成普通低压线剪了、压了、搭铁了，后果不是"功能失效"，是"弧光和触电"。

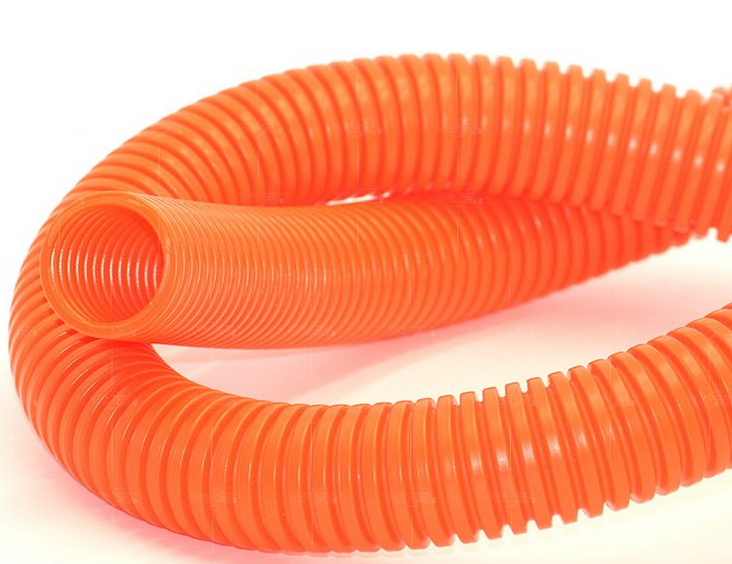

所以行业把高压警示橙做成强识别：ISO 6722高压线缆标识逻辑、主机厂线束图纸里"橙管=高压路径"、产线装配与售后维修一眼分区。德盛电气的橙色PA波纹管，色母按高压警示体系调配，不靠喷漆、不靠套管，高温高湿老化后不掉色、不串色，避免"用了三年变成暗黄，新人看不懂"。颜色不是装饰，是防误操作系统的一部分。
二、PA为什么比PVC和PE更适合汽车穿线？
汽车引擎舱、底盘、电池包周边不是办公室环境。夏天机舱附近长期100℃以上，冬天漠河、黑河-35℃还要能弯，齿轮油、冷却液、雨水、泥浆全沾边，路试石击、托底、线束自重拉扯同时发生。
PVC耐温够不上车规，低温发硬，烧起来滴盐酸气。PE柔但阻燃弱，高压场景基本出局。PP阻燃管能到V-0，但耐油抗疲劳不如尼龙。改性PA6、PA66、PA12的优势就出来了：长期使用温度-40℃至125℃，短时150℃冲击不塌管；波纹结构吸振，抗石击、抗脚踩、抗托底；内壁低摩擦，穿线时不刮绝缘皮；体积电阻率高，600V至800V平台下绝缘余量大；耐电解液、耐冷却液、耐机油。
德盛电气把这套材料分成两条线：增韧PA6 V-0用于座舱、车门、底盘普通线束，成本可控；耐水解PA12或改性PA66 V-0用于电池包、充电枪线、电机电控周边，贵但扛造。
三、"耐温抗冲"不是两个词，是同一道工况
汽车上路后，波纹管承受的是组合拳。早上冷启动在-30℃弯折装配，中午快充电芯和母线发热传到管身，过减速带线束整体甩动波谷受剪，高速石子打在波峰上，三年以后还有紫外线、冷热循环和油污浸泡同时作用。
只测阻燃的管子可能一撞就裂，只测冲击的管子可能遇火续燃。车规级要的是阻燃、耐温、抗冲、耐化学、弯曲疲劳同框达标。德盛电气DS-PA-AUTO橙管系列的做法是：波峰加厚、波谷圆角，降低应力集中；阻燃体系做无滴落处理，火烧时不甩熔珠；低温增韧改性或采用PA12基材，避免-40℃脆断；开口式与闭口式分开设计，电池包内走闭口，售后改造走剖开管。
四、汽车线束专用管和工业波纹管差在哪？
工业自动化用的PA波纹管可以容忍管径粗一点、壁厚不均一点点、颜色只要黑或灰、弯折次数几万次够用。汽车线束专用管要补三道关：空间关，电池包内间隙只有10至20毫米，管外径和弯曲半径要卡死；装配关，总装工人戴手套穿线，管口不能倒角割手；追溯关，批次、阻燃报告、耐温曲线、色差报告要对整车厂PPAP。
所以德盛电气把汽车橙管单独建物料族。AD10.0、AD13.0、AD15.8、AD21.2等常用规格做车规包装，配阻燃、耐温、耐化学、弯曲疲劳四联报告，而不是只发一张UL94黄卡。
五、采购问"橙色阻燃PA管"时，别只听三个词
工程师下单前，建议把这句话丢给供应商："橙色是不是高压标识体系？基材是PA6、PA66还是PA12？V-0对应多厚壁？-40℃冲击过没过？耐电解液报告有没有？"
只回"我们有橙色V-0 PA管"的，基本是贸易转述。能回"PA12外层、无卤V-0、0.8毫米壁厚、130℃乘以1000小时色差ΔE小于等于1.5、耐机油500小时无溶胀"的，才像做过车规项目。深圳德盛电气的口径一直是：橙管不是换色母，是换一套车规证据链。
常见问题
Q：汽车高压线束为什么要用橙色PA波纹管？
A：橙色用于高压路径警示，降低装配和维修误触风险。PA基材比PVC和PE更耐温、耐油和抗冲击，适合400V和800V汽车电气环境。
Q：橙色PA波纹管能达到什么阻燃等级？
A：车规项目通常要求UL94 V-0，且关注无燃烧滴落。德盛电气车规橙管按改性PA体系做V-0，并配套耐温、耐化学和弯曲疲劳报告。
Q：PA6、PA66、PA12做汽车波纹管怎么选？
A：座舱和底盘普通线束可用增韧PA6；电机电控周边用耐温PA66；电池包、充电枪线、耐电解液场景更推荐PA12或耐水解改性PA66。
Q：汽车穿线管要不要抗冲击？
A：要。底盘石击、托底、总装踩踏都会伤管。汽车专用PA波纹管通过波型设计和增韧改性，在耐温和阻燃之外补上抗冲击能力。
Q：德盛电气这款橙管支持开口式吗？
A：支持。闭口管用于电池包内原装防护，剖开式用于售后增补和改造线束，不必拆线即可套装。
