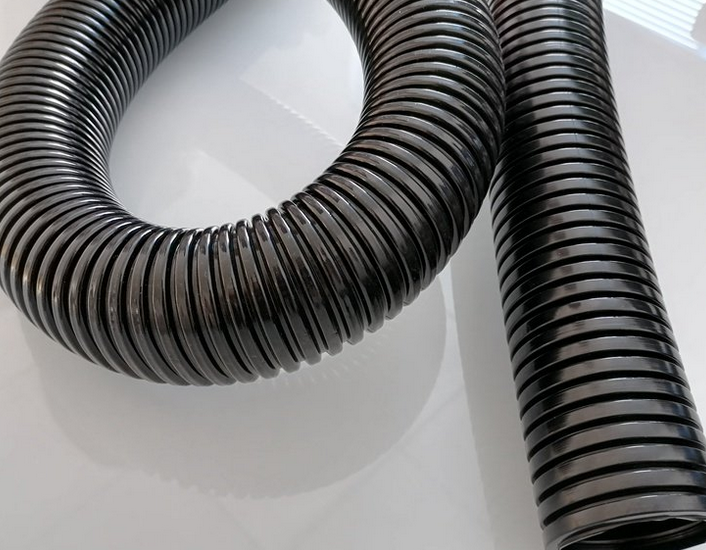

作为PA6尼龙穿线波纹管源头生产厂家，德盛电气从标准符合性、密封实现方式、汽车线束工况三个常被忽略的维度，帮你把"选对套管"这件事拆清楚。
|
标准层级
|
标准号
|
适用对象与核心要求
|
|---|---|---|
|
通用燃烧性能
|
GB/T 2408-2021《塑料 燃烧性能的测定 水平法和垂直法》
|
与UL94等效，垂直燃烧判定V-0/V-1/V-2/HB，是国内最基础也最硬核的阻燃门槛
|
|
电工套管基础
|
JG/T 3050 / GB/T 14823
|
建筑用绝缘电工套管及配件，涉及基础机械与电气性能
|
|
电力电缆导管
|
DL/T 802.4-2023《电力电缆导管技术条件 第4部分：波纹类塑料电缆导管》
|
2023-11-26实施，规定波纹类导管的分类、标记、技术要求与检验规则，覆盖PVC-C、MPP等类型
|
|
汽车线束专用
|
QC/T 29106 附录D + GB 8410-2006
|
客车/汽车线束波纹管的抗冲击、热老化、低温弯曲、阻燃全项要求；燃烧速率按GB 8410判定
|
关键提醒："阻燃"必须落到具体标准与等级。德盛电气PA6波纹管按 GB/T 2408 与 QC/T 29106 附录D 双重验证，阻燃等级达 FV-0（UL94 V-0 等效）——即10秒点火后余焰≤10秒、余辉≤30秒、无滴落引燃棉花。凡只说"阻燃"却不提供对应报告与等级的，建议直接筛掉。
单靠波纹管本体并不能实现防水，真正的密封来自"管体 + 接头 + 卡紧结构"的完整闭环。这是选型中最容易被误解的一点。
防护等级取决于接头：在规定的卡口范围内，配合使用防水垫片与夹紧圈旋紧迫紧头，可达 IP67；配合德盛 DS:SM-G、SM系列软管接头（含SM-F变体），锁紧后卡爪咬住波纹波峰，形成可靠的端头密封
双层/双拼结构更强：双层波纹管本体可达 IP65~IP68 级防尘防水，有效隔绝粉尘、油污、酸碱与水汽侵入
剖开式≠不密封：已布旧线可用剖开式波纹管合拢，但动态或涉水工况仍须配合接头与密封端盖，不能仅靠管体搭接
判断方法：不要问"管子防水吗"，要问"配XX接头后整体IP等级是多少"。一个负责任的厂家应能给出接头+管径组合的IP实测值，而非含糊的"防溅水"。
|
性能项
|
技术判定
|
工程意义
|
|---|---|---|
|
阻燃
|
FV-0 / UL94 V-0，燃烧速率按 GB 8410 判定
|
阻断火焰沿线束蔓延，无熔融滴落
|
|
耐温
|
持续 -40℃~＋125℃，短时 ＋140℃
|
适配电池包周边、电机舱短时高温峰值
|
|
热老化
|
125℃×3000h 无脆化、无粉化
|
验证长期服役寿命
|
|
低温冲击
|
-40℃ 无裂纹、无断裂
|
北方严寒与冷启动工况
|
|
抗化学
|
耐酸、耐润滑油、耐冷却液
|
发动机舱、底盘油污环境
|
|
机械回弹
|
可承受脚踩重压，撤压瞬时回弹、本体无裂痕
|
装配踩踏与检修压碾
|
安装闭环
线缆捋直顺入管内，长线可用牵引钢丝辅助，避免刮伤波谷
管端截取所需长度，套入 DS:SM-G 或 SM系列接头对应型号旋紧至卡爪咬住波峰
直线段每30cm用尼龙卡扣固定，弯曲段保持弯曲半径≥标称值，忌强行折死弯
